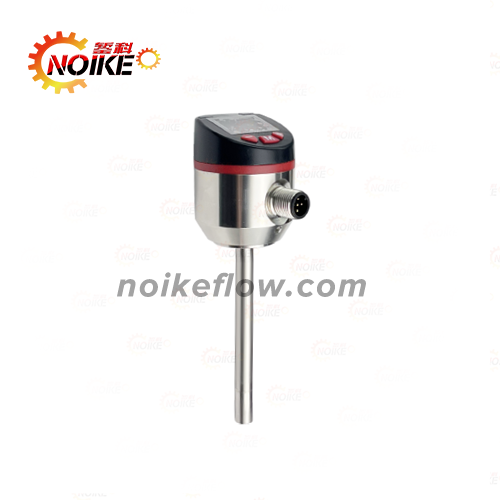

流量溫度一體式傳感器

原理 結構

基于熱式原理，在密封的探頭內包含兩個電阻，其中一個加熱的作為探測電阻，另一個未被加熱作為基準電阻，當介質流動時，加熱電阻上的熱量被帶走，電阻值被改變，兩個電阻差值被用作判斷流速的依據。無活動部件，免維護，安裝方便，一種型號適用于多種管徑要求，開關量連續可調，極低的壓力損失，結構緊湊，彩晶顯示流動趨勢及開關狀態，集成一體化溫度測量功能,支持溫度報警與遠程測量。

應用領域

水油氣體通用；氣液兩用型；低流速報警?？捎糜跉鈩?dòng)和液壓 系統，可用于循環水，切削液及潤滑油的斷流檢測，以及泵的空 轉保護。

產品特點

*節省安裝空間

*可替代傳統熱式流量開關使用
*集成流量溫度一體化功能

*全新數字化設計
*液晶數字可視化顯示窗

產品參數

◇流量范圍： 0.01...2.0m/s(水）
◇溫度范圍：0...100°C
◇溫度準度：探頭浸入介質內±1.5°C
◇信號輸出： 溫度（PNP/NPN/IO-link,模擬量 4...20mA,1-5V）
流量（PNP/NPN/IO-link,模擬量 4...20mA,1-5V）
◇供電： 24V±20%DC
◇接通電流： 最大 200mA(PNP 或 NPN 型)
◇電流消耗： ＜100mA
◇流量顯示： 彩晶屏顯示(0.96寸)
◇溫度顯示： 彩晶屏顯示(0.96寸)
◇設定方式： 按鍵設定
◇耐壓范圍： 100bar
◇溫度梯度： ≤4°C/S
◇測量死區： ≤0.01m/s
◇響應時間： 1—13s,典型值 2s
◇初始化時間：＜16s
◇電氣保護： 反相，短路，過載保護
◇防護等級： IP67
◇介質溫度： 0...100°C
◇環境溫度： -20...80°C
◇存儲溫度： -20...80°C
◇接線方式： M12 接插件
◇材質：
表頭： 不銹鋼/工程塑料
外殼： 不銹鋼
接液材質： 不銹鋼316L/EPDM（三元乙丙）

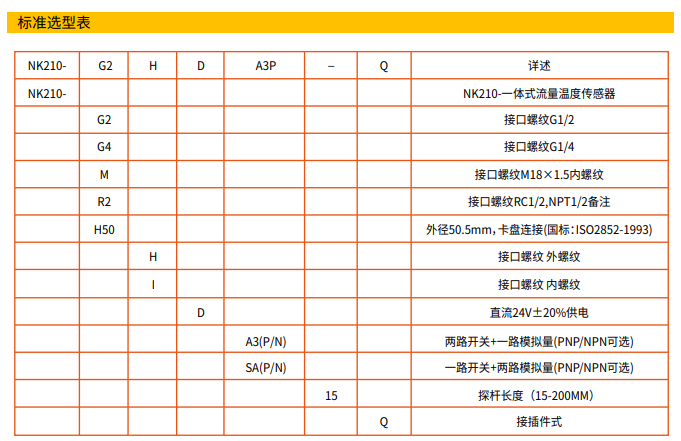

選型表
